Collegamento senza terminale SETEX

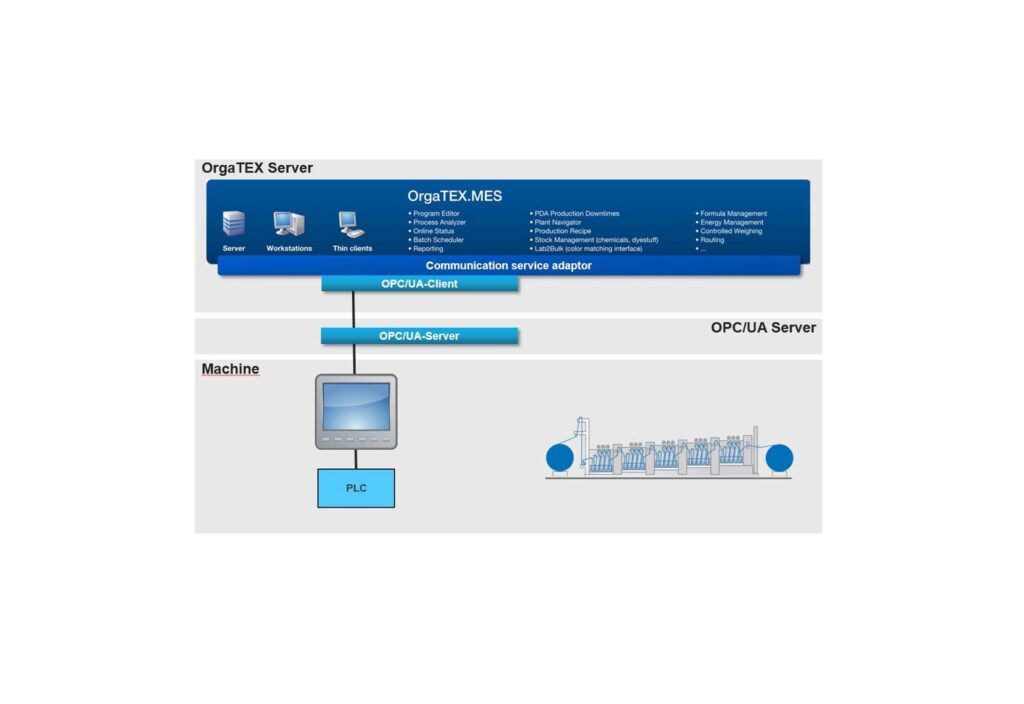

Il diagramma seguente rappresenta il collegamento di una macchina tramite OPC UA senza l’utilizzo di un terminale SETEX aggiuntivo:

La pianificazione dei lotti e la gestione del programma (dati di preparazione) avvengono in OrgaTEX.
La registrazione dei valori di processo e degli allarmi, nonché la loro valutazione, avvengono sul sistema OrgaTEX.
Il controllo macchina fornisce i valori di processo e gli allarmi tramite il server OPC UA. La selezione dei lotti e la segnalazione dell’inizio e della fine dei lotti vengono eseguite dal controllo macchina.
Al primo livello di sviluppo, l’interfaccia può essere utilizzata per configurare un sistema di monitoraggio puro. Sulla base di ciò, è possibile pianificare i lotti e determinare i dati di preparazione/valori impostati per i lotti in OrgaTEX, per poi trasferirli al controllo macchina.
Le modifiche software, se necessarie, devono essere eseguite sul pannello di controllo della macchina (ad esempio, la visualizzazione di un elenco di lotti per la selezione dei lotti).
