Collegamento con un terminale SETEX

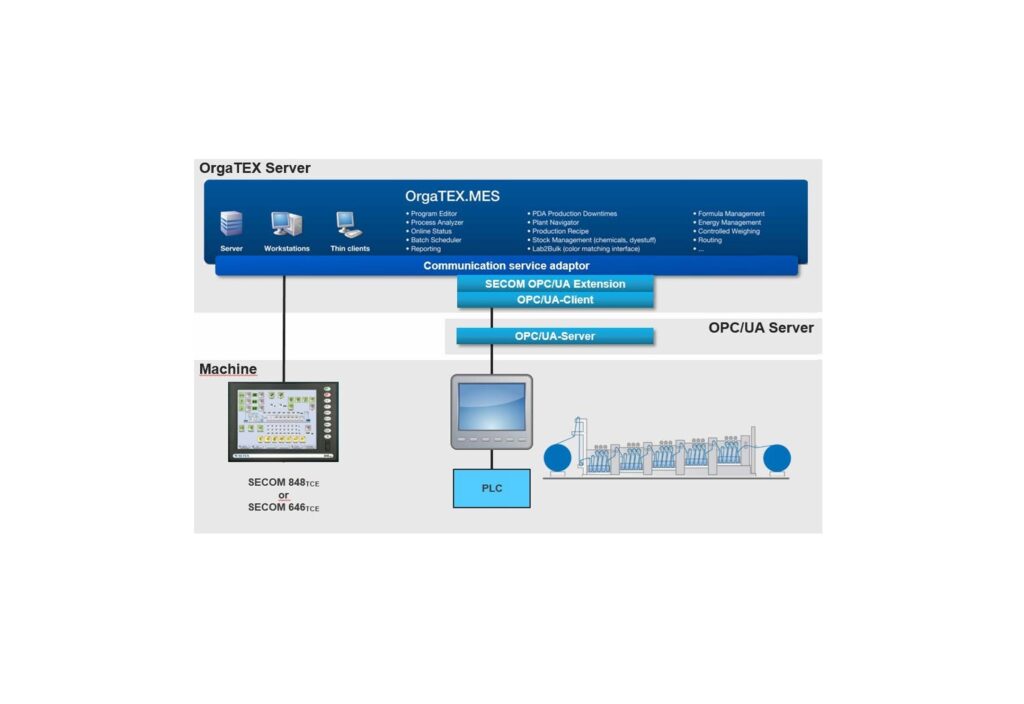

Il diagramma seguente rappresenta il collegamento di una macchina tramite OPC UA utilizzando un
terminale SETEX aggiuntivo:

Con la configurazione appropriata, sono disponibili tutte le funzionalità del controller SETEX (ad esempio
selezione del lotto, Teach-In, visualizzazione delle ricette, motivi di arresto, collegamento a un sistema di dosaggio, ecc.).
La ​​selezione del lotto e la gestione del programma (dati di preparazione) avvengono rispettivamente in OrgaTEX sul controller SETEX. Il controller SETEX registra i
valori di processo e segnala l’inizio e la fine del lotto a OrgaTEX.
Potrebbero esserci restrizioni dovute al controller SETEX per quanto riguarda il numero di
variabili.
In genere, non sono necessarie modifiche software sul pannello di controllo della macchina.
Il trasferimento dati a un controllo macchina di terze parti si riduce al trasferimento delle
seguenti variabili:

Allarmi della macchina

Dati di preparazione (valori impostati del programma)

Valori impostati correnti della macchina

Valori effettivi correnti della macchina
